900桶/H 5加侖全自動桶裝水生產線
2，
3，自動化程度高，操作簡便
瑞斯頓-桶裝水灌裝設備簡介
一、設備參數：
▼額定產量：
900桶/小時（5加侖/18.9L）
▼產品：
桶裝飲用水
▼設備型號：
5加侖桶（Φ270×490×Φ56mm）
▼最大裝灌裝容積：
5加侖/18.9L
▼瓶蓋：
5加侖聰明蓋
▼沖瓶介質：
二氧化氯、成品水
▼灌裝方式：
壓力灌裝
▼輸送方式：
動力及無動力輸送鏈輸送QGF型桶裝機是5加侖桶裝水生產的主機設備。有機架、水箱、管道、水泵、氣缸、傳動、電器等組成，完成空桶沖洗，灌裝、壓蓋等動作，通過多道沖洗工序，定量灌裝，自動帶蓋壓蓋，900桶/桶裝水全自動生產線所有動作電腦控制，實現穩定的沖洗效果，精確的灌裝容量，密封的壓蓋效果。
①洗桶主傳送鏈的軌道
采用優質標準304不銹鋼鏈。鏈條下裝有聚四氟墊條，磨損小，竄水小， 安裝高速方便，使用壽命長。傳動動力采用氣推動棘輪結構。氣缸動作一個來回，洗桶鏈帶動五加侖桶走一個工位，準確無誤，運轉平穩。洗桶傳送鏈板采用激光切割，強度高。五加侖桶的定位準確，
②洗桶方式按需方提供的洗桶要求
主鏈氣缸設計合理，提升平穩、協調，維修與調節方便。內洗為壓力內沖洗，噴洗均勻，桶內壁均為帶壓力水噴洗，各噴嘴處檢測水壓壓力在0.25MPa以上；外噴洗每道工序1道。沖洗管道上安裝有壓力表，觀察沖洗壓力。
③循環水箱
可移動式，可以單獨對每個水箱移出來進行清洗；并配可視液位管、低液位保護檢測；所有水箱必須是凹底、配排污閥，排水方便；各水箱均設有加液斗，并配有雙層(第一層400目、第二層100目)濾網，工作時可清洗或更換；濾網既過濾循環水，又過濾所加液體；每個水箱都有手動不銹鋼補充進水系統；沖瓶水管采用可拆卸結構。
④堿液水箱和藥洗水箱
采用2.5mm厚304L不銹鋼。堿液水箱配有電加熱器，采用保溫棉確保加熱溫度可達80℃，并配有溫控裝置，可直接調整控制、顯示加熱水箱溫度（配金屬溫度計）；堿洗機、消毒機頂部設有斗形抽氣裝置及抽氣90º不銹鋼彎管，并抽出水蒸氣，并保證設備中的正常氣流方向；風口位置及直徑大小適宜，以確保熱堿蒸汽及消毒液氣味的抽取效果；（注：要考慮當地氣溫，設計足夠的加熱元件）。根據需方使用的流量數據及工藝要求設計堿液及消毒液水箱體積，更有利于需方節約能源及藥水損耗，降低運行900桶/桶裝水全自動生產線管理費用。
⑤沖洗水泵
采用德國威樂水泵。每臺沖洗水泵配有氣控換向三通閥，自動控制洗桶時間，確保水泵不頻繁啟動，也不使泵產生零流量的高壓，從而提高水泵的使用條件，提高水泵使用壽命。與循環水箱之間加裝蝶閥，便于維修；
⑥洗桶機外面板：
整體采用不銹鋼板，激光切割，一次加工成形；
⑦洗桶機內部
每道洗桶工序側面配有照明燈管，以便觀察洗桶效果；并配有吹氣裝置，吹掉五加侖桶底積水，減少竄水。另外，每道工序間設有雙層透明水簾，至使竄水問題基本解決。
⑧洗桶工藝
9工位(可按需方要求設計洗桶工位)： 1道滴干→2道45℃-65℃熱堿水→1道回流水洗→2道消毒液洗→2道成品水→1道滴干。（可根據客戶要求增加工位）
⑨洗桶機出桶方式
水平出桶。出桶時，沖洗干凈的桶水平落在翻桶架上，然后翻轉成豎立，再將桶推出，保證推瓶過程中無滴水滴入瓶中，洗桶機落桶處配有紫外線殺菌燈管，進一步確保洗過空桶的無菌環境。

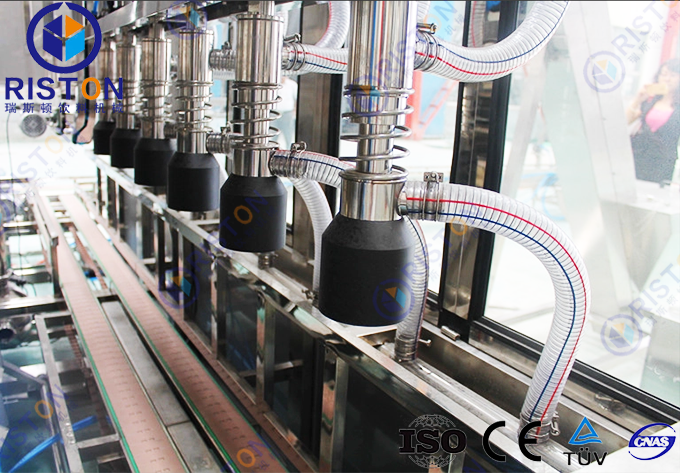

▼灌裝閥結構
灌裝閥為我公司獨立創新設計，采用304L材質，不銹鋼精鑄件加工，無死角鏡面處理。設有密封用格萊圈及導向環，避免金屬間磨擦，使用穩定可靠。氣缸軌道灌裝方式，灌裝閥上下動作準確、可靠，不誤動作，該機構采取機械控制，維護成本低且方便。更換各密封件應方便、簡單、快捷，保證900桶/桶裝水全自動生產線的灌裝穩定。
▼灌裝原理
采用二次灌裝完成。灌裝閥為新式灌裝閥，在灌裝過程中，當檢測開關檢測有桶時，翻板氣缸向上動作，同時打進水氣動閥，灌裝氣缸向下動作，打開灌裝閥開始灌裝；當灌裝時間信號輸入到PLC，灌裝進水閥關閉，小流量繼續補充灌裝兩秒，灌裝完畢后，灌裝氣缸向上動作，灌裝閥自動關閉；然后輸送鏈啟動，五加侖桶由輸送鏈送至封蓋。由時間繼電器的控制，達到液位準確，不噴水，不浪費成品水，不漲瓶的灌裝效果
▼灌裝參數
灌裝利用率≥90%，蓋損≤1%，灌裝容量達到標準（在規定范圍內）正負差5mm，液位無明顯差異。
▼理蓋裝置
設有貯蓋箱、旋轉式理蓋器。
▼壓蓋方式
采用氣缸式壓蓋。確保蓋的密封性；
▼現場操作
900桶/桶裝水全自動生產線旁安裝有現場操作屏，實現就地控制，顯示灌裝線工作狀態，并具有單獨手動控制的功能；當出現故障時，能顯示故障（如電機、液位等）及故障原因，并有聲光報警，同時系統視報警程度選擇性關閉，以保護灌裝設備安全。

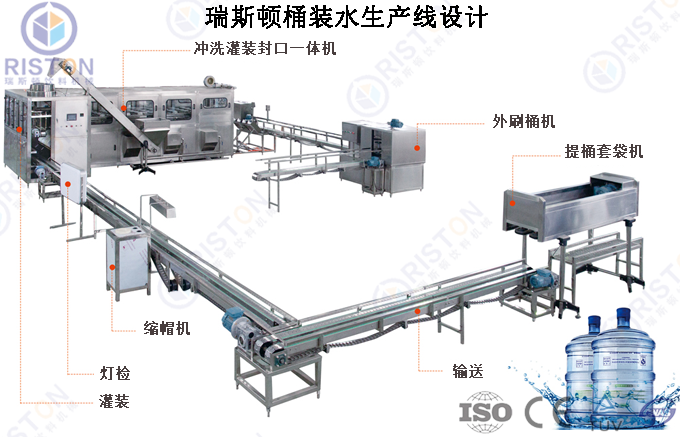

瑞斯頓-桶裝水生產線
配置表：
①五加侖桶輸送系統
②自動拔蓋、自動理蓋、戴蓋、封蓋系統
③自動外刷桶機
④自動上桶系統
⑤清洗消毒
⑥全自動灌裝
⑦成品輸送
⑧燈檢
⑨熱收縮機
⑩提桶機
瑞斯頓-工廠
瑞斯頓-客戶見證
瑞斯頓-客戶工廠
瑞斯頓-客戶工廠設計圖紙
瑞斯頓-產品設計
瑞斯頓-全套生產線定制
