2000桶/H 5加侖全自動桶裝水生產線
2，
3，自動化程度高，操作簡便
瑞斯頓-桶裝水灌裝設備簡介
一、設備參數：
▼額定產量：
2000桶/小時（5加侖/18.9L）
▼產品：
桶裝飲用水
▼設備型號：
5加侖桶（Φ270×490×Φ56mm）
▼灌裝容積：
5加侖/18.9L
▼瓶蓋：
5加侖聰明蓋
▼沖瓶介質：
二氧化氯、成品水
▼灌裝方式：
壓力灌裝
▼輸送方式：
動力及無動力輸送鏈輸送QGF型桶裝機是5加侖桶裝水生產的主機設備。有機架、水箱、管道、水泵、氣缸、傳動、電器等組成，完成空桶沖洗，灌裝、壓蓋等動作，通過多道沖洗工序，定量灌裝，自動帶蓋壓蓋，2000桶/桶裝水全自動生產線所有動作電腦控制，實現穩定的沖洗效果，精確的灌裝容量，密封的壓蓋效果。

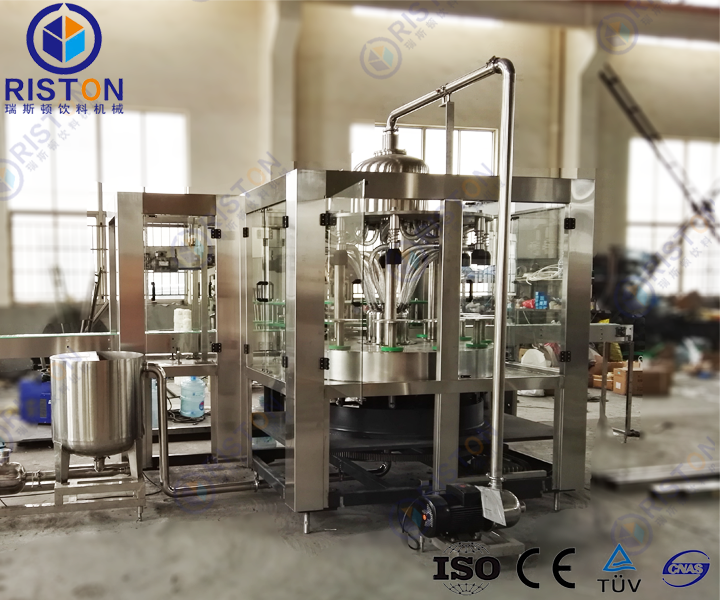

二、旋轉式桶裝水三合一灌裝機結構：
①機架
結構鋼主體，外表為304不銹鋼層，304不銹鋼框架，不銹鋼可調地腳。②輸瓶系統
輸瓶系統采用304不銹鋼星輪，除出瓶星輪外其余星輪上均采用卡瓶頸輸送.進瓶采用風力直接輸送給進瓶星輪,從而保證了瓶子運行的可靠性，并使更換瓶形更為方便快捷.
出瓶撥輪采用不卡瓶頸結構,這樣可以避免由于瓶高度調整,而需要調整三合一機后的設備鏈道面的高度。
③旋轉式洗瓶部分
沖瓶鉗手采用不銹鋼卡入式結構，不接觸瓶口螺紋，抓瓶穩定可靠，沖瓶效率高。

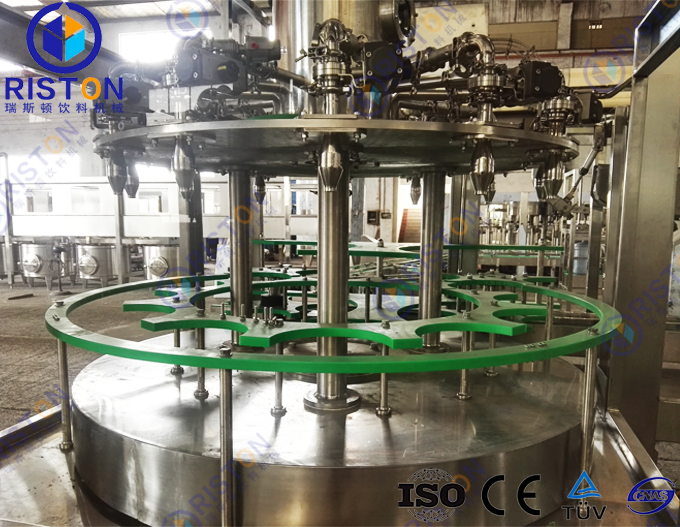

④旋轉式灌裝部分
與產品接觸部件均為304不銹鋼，灌裝缸內外表面均作鏡面拋光處理。灌裝系統采用帶灌裝缸、瓶升降方式，保持灌裝系統的潔凈衛生。灌裝方式為重力灌裝，灌裝速度快，并能準確控制灌裝液位。
⑤旋轉式封口機部分
擰蓋頭采用磁力擰蓋，具有過載保護功能，且擰蓋力矩穩定可靠。擰蓋機采用法國Arol公司技術，封蓋無啃蓋、高蓋、歪蓋、卷邊現象。擰蓋滑軸采用滾動軸承結構，使滑軸導向對中好，封口合格率高，可達99.7%。
⑥理蓋器部分
水平式氣力理蓋結構，304不銹鋼蓋倉，304不銹鋼下蓋槽，蓋倉和下蓋槽帶有電子無蓋檢測系統，自動控制送蓋機和整機運行速度。可實現無瓶不送蓋、下蓋，無蓋自動停機。
⑦動力系統
帶變頻調速，各個運動機構件均為齒輪傳動，運行平穩，各個撥瓶輪齒輪均為油尼龍齒輪。
⑧電器控制系統
密封式電控箱，304不銹鋼材料，變頻無級調速，整機采用PLC工業電腦控制，觸目屏顯示。整機具有有瓶加蓋無瓶不加蓋功能。
⑨防水結構
主機臺板采用全不銹鋼臺面配合接水口進行排水，為防止2000桶/桶裝水全自動生產線運行過程中水濺到門上流至設備底部，特設計雙層門防水結構。外部門采用不銹鋼一體式結構，并配置觀察窗和門把手，上下整齊劃一，美觀大方。內部門采用插入式設計，100%防水進入設備內部臺板及電器控制箱。
▼灌裝閥結構
灌裝閥為我公司獨立創新設計，采用304L材質，不銹鋼精鑄件加工，無死角鏡面處理。設有密封用格萊圈及導向環，避免金屬間磨擦，使用穩定可靠。氣缸軌道灌裝方式，灌裝閥上下動作準確、可靠，不誤動作，該機構采取機械控制，維護成本低且方便。更換各密封件應方便、簡單、快捷，保證2000桶/桶裝水全自動生產線的灌裝穩定。
▼灌裝原理
采用二次灌裝完成。灌裝閥為新式灌裝閥，在灌裝過程中，當檢測開關檢測有桶時，翻板氣缸向上動作，同時打進水氣動閥，灌裝氣缸向下動作，打開灌裝閥開始灌裝；當灌裝時間信號輸入到PLC，灌裝進水閥關閉，小流量繼續補充灌裝兩秒，灌裝完畢后，灌裝氣缸向上動作，灌裝閥自動關閉；然后輸送鏈啟動，五加侖桶由輸送鏈送至封蓋。由時間繼電器的控制，達到液位準確，不噴水，不浪費成品水，不漲瓶的灌裝效果
▼灌裝參數
灌裝利用率≥90%，蓋損≤1%，灌裝容量達到標準（在規定范圍內）正負差5mm，液位無明顯差異。
▼理蓋裝置
設有貯蓋箱、旋轉式理蓋器。
▼壓蓋方式
采用氣缸式壓蓋。確保蓋的密封性；

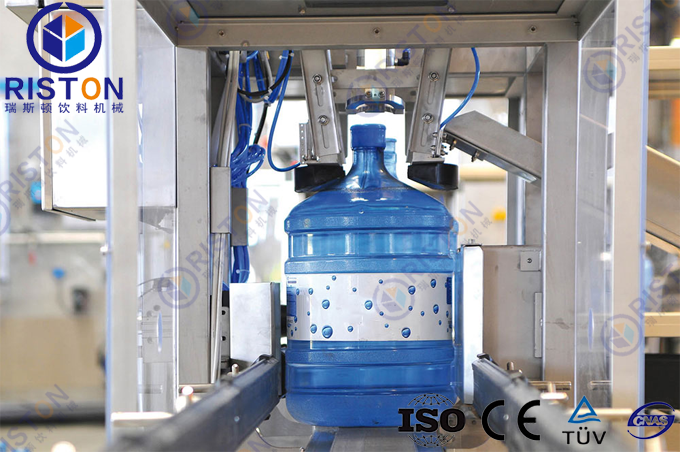

▼現場操作
2000桶/桶裝水全自動生產線旁安裝有現場操作屏，實現就地控制，顯示灌裝線工作狀態，并具有單獨手動控制的功能；當出現故障時，能顯示故障（如電機、液位等）及故障原因，并有聲光報警，同時系統視報警程度選擇性關閉，以保護灌裝設備安全。

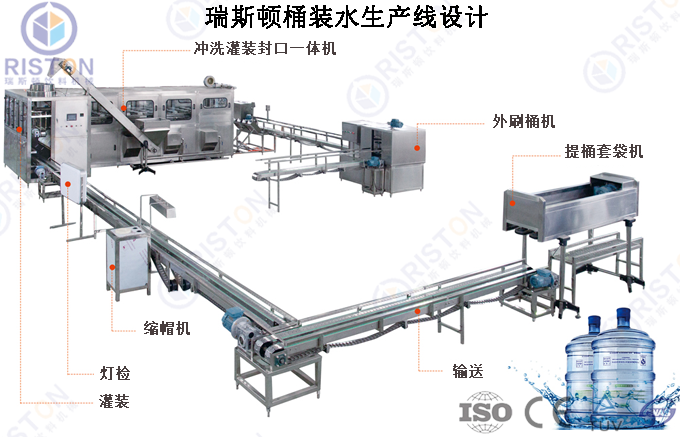

瑞斯頓-桶裝水生產線

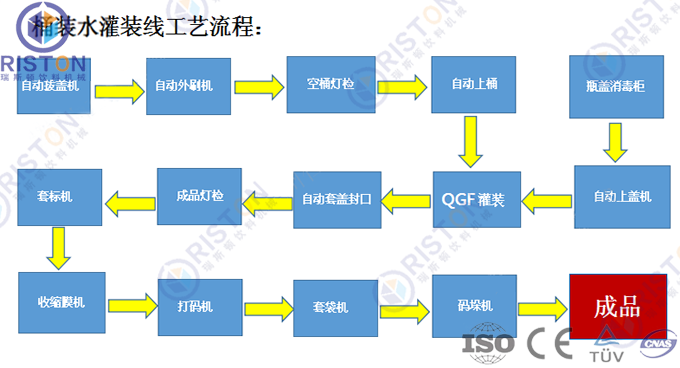

配置表：
①五加侖桶輸送系統
②自動拔蓋、自動理蓋、戴蓋、封蓋系統
③自動外刷桶機
④自動上桶系統
⑤清洗消毒
⑥全自動灌裝
⑦成品輸送
⑧燈檢
⑨熱收縮機
⑩提桶機
瑞斯頓-工廠
瑞斯頓-客戶見證
瑞斯頓-客戶工廠
瑞斯頓-客戶工廠設計圖紙
瑞斯頓-產品設計
瑞斯頓-全套生產線定制
本公司專業提供下列成套生產線設備：
瑞斯頓-聯系方式
張家港瑞斯頓飲料機械是一家集研制，開發，生產的一體化水處理設備廠家，在水處理行業有18年的從業經驗。公司將產品質量視為企業發展的生命，有著完整的質量管控體系，竭誠歡迎新老顧客的光臨惠顧！
